PA6은 무엇을 의미합니까? 폴리아미드 6 설명

PA6은 무엇을 의미합니까?

PA6은 다음을 의미합니다. 폴리아미드 6 , 카프로락탐의 개환 중합에 의해 생성된 반결정성 열가소성 중합체. 이는 더 넓은 나일론 계열에 속하며 세계에서 가장 널리 사용되는 엔지니어링 플라스틱 중 하나입니다. "6"은 카프로락탐(C₆H₁₁NO)에서 파생된 반복 단량체 단위의 6개 탄소 원자를 나타냅니다. PA6은 일반적으로 나일론 6이라고도 하며 두 용어 모두 동일한 기본 재료를 나타냅니다.

산업 및 기술 측면에서 PA6과 폴리아미드 6은 같은 의미로 사용됩니다. 엔지니어링 데이터시트에서는 PA6, 상용 제품 목록에서는 나일론 6, 때로는 과학 문헌에서는 폴리카프로락탐으로 표시되어 있습니다. 라벨에 관계없이 이러한 모든 이름은 폴리머 사슬을 따라 반복되는 아미드 결합(-CO-NH-)으로 정의된 동일한 폴리머 백본 구조를 나타냅니다.

전 세계적으로 폴리아미드 6은 가장 많이 소비되는 엔지니어링 열가소성 수지 중 하나입니다. 연간 생산량 초과 400만 미터톤 , 이 소재는 자동차 및 전자 제품부터 섬유 및 식품 포장에 이르기까지 다양한 산업에 필수적입니다. PA6가 무엇을 의미하는지 이해하는 것은 단지 출발점일 뿐입니다. PA6의 화학적 특성, 성능 특성 및 처리 동작은 PA6가 상업적으로 지배적인 이유를 정의합니다.

폴리아미드 6의 화학

폴리아미드 6은 고리형 아미드인 ε-카프로락탐의 가수분해 개환 중합을 통해 합성됩니다. 이 공정은 헥사메틸렌디아민과 아디프산이라는 두 가지 개별 단량체의 축중합으로 만들어지는 폴리아미드 66(PA66)과 근본적으로 다릅니다. PA6의 단일 단량체 기원은 PA66에 비해 더 균일하고 약간 더 유연한 사슬 구조를 제공합니다.

PA6 백본을 따라 반복되는 아미드 그룹(-CONH-)은 다음을 포함한 많은 주요 특성을 담당합니다.

• 강한 분자간 수소 결합으로 기계적 강성과 높은 융점에 기여
• 물 분자에 대한 친화력으로 인해 치수 안정성에 영향을 미치는 수분 흡수(흡습성)가 발생합니다.
• 오일, 그리스, 연료 및 대부분의 유기 용매에 대한 내화학성
• 아미드 결합을 가수분해할 수 있는 강산과 염기에 대한 민감성

폴리아미드 6의 결정화도는 일반적으로 다음과 같습니다. 35% ~ 45% , 처리 조건에 따라 다릅니다. 결정성이 높을수록 강성, 강도 및 내화학성이 높아지며, 결정성이 낮을수록 충격 인성 및 유연성이 향상됩니다. 이 균형은 제조 중 핵생성제, 냉각 속도 및 어닐링 프로토콜을 통해 조정될 수 있습니다.

상업용 PA6 등급의 분자량은 상당히 다양합니다. 표준 사출 성형 등급은 일반적으로 다음 범위의 수평균 분자량(Mn)을 갖습니다. 15,000~40,000g/mol , 섬유 등급 및 필름 등급 변형은 특정 인장 및 신장 요구 사항을 충족하기 위해 더 높은 분자량에 도달할 수 있습니다.

PA6의 주요 물리적, 기계적 특성

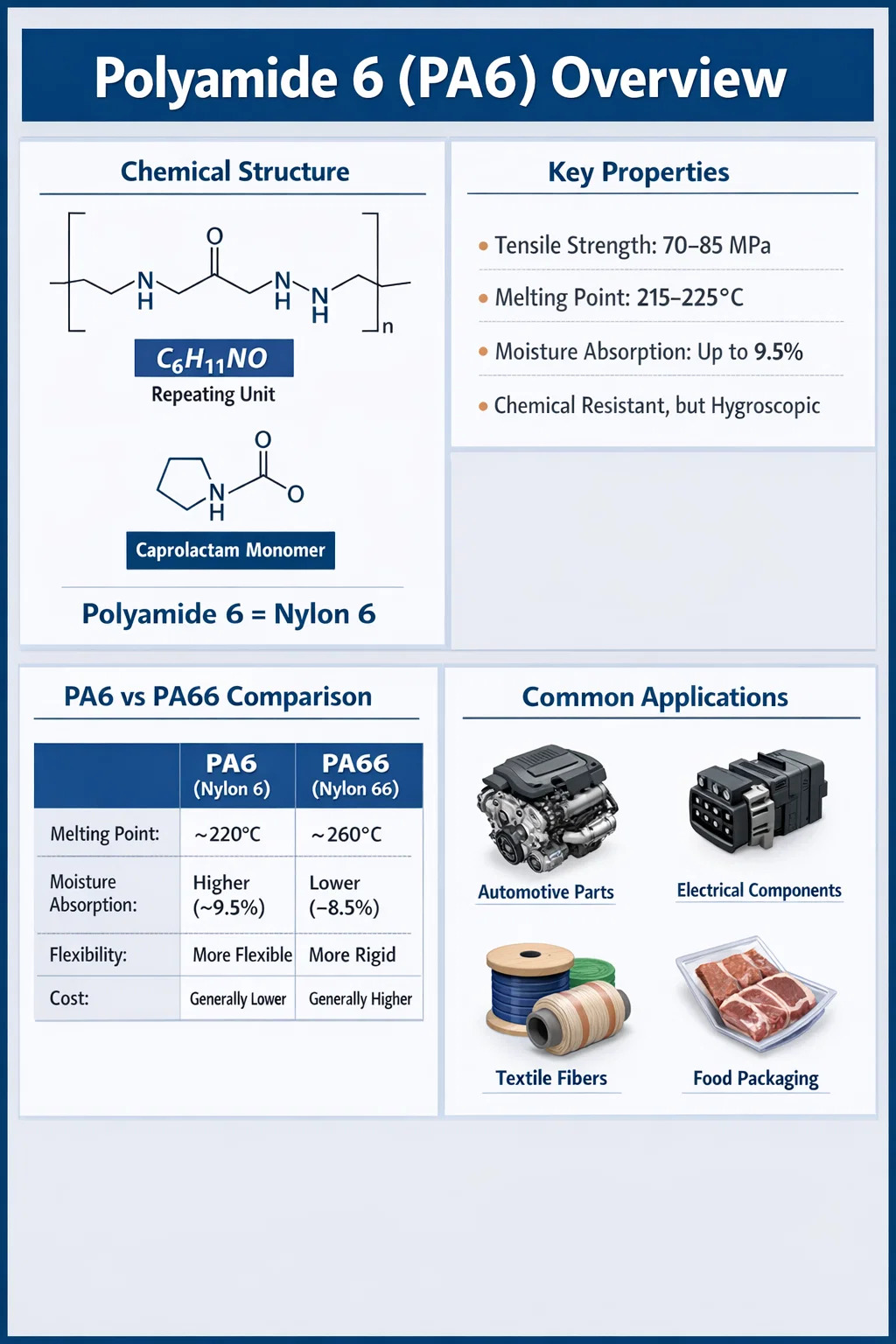

폴리아미드 6의 성능 프로필은 가장 다양한 엔지니어링 열가소성 수지 중 하나입니다. 다음 표에는 DAM(Dry-As-Molded) 상태의 충전되지 않은 표준 등급 PA6의 일반적인 특성이 요약되어 있습니다.

세심한 주의가 필요한 특성 중 하나는 수분 흡수입니다. PA6은 환경으로부터 수분을 흡수하고 포화 상태(평형 수분 함량 또는 EMC)에서는 특성이 크게 변합니다. 인장강도가 떨어질 수 있습니다. 20~30% , 내충격성과 파단신율은 향상됩니다. 이는 조건화된 상태(습식)에서 테스트된 PA6 부품이 성형 직후(건식) 테스트된 동일한 부품과 상당히 다르게 거동한다는 것을 의미합니다. 엔지니어는 구조적 적용을 설계할 때 이 점을 고려해야 합니다.

열적 행동

폴리아미드 6의 융점은 약 220°C로 중간 온도 엔지니어링 플라스틱 범위에 적합합니다. 1.8MPa 하중 하에서 열변형 온도(HDT)는 비보강 등급의 경우 약 55~65°C이지만 이는 유리 섬유 강화로 극적으로 증가합니다. 30% 유리 충전 PA6는 다음의 HDT를 달성할 수 있습니다. 200°C 이상 . 이로 인해 강화 PA6은 일상적으로 열에 노출되는 후드 아래 자동차 애플리케이션에 적합합니다.

PA6과 PA66: 차이점과 선택 시기

폴리아미드 6과 폴리아미드 66은 상업적으로 가장 중요한 두 가지 나일론 등급이며 자주 비교됩니다. 유사한 화학물질군을 공유하지만 실제 적용에서는 차이점이 중요합니다.

소비재, 비구조 하우징, 직물 섬유 등 대부분의 범용 응용 분야의 경우 PA6은 저렴한 비용, 사출 성형 중 더 나은 흐름 및 우수한 표면 미적 특성으로 인해 선호되는 선택입니다. 150°C 이상의 온도에 지속적으로 노출되어야 하는 까다로운 자동차 또는 산업용 애플리케이션의 경우 PA66이 우위를 점하고 있습니다. 그러나 안정제 패키지와 유리 강화를 사용하면 PA6을 설계하여 이러한 성능 격차를 상당 부분 줄일 수 있습니다.

폴리아미드 6의 일반적인 등급 및 제형

채워지지 않은 원시 PA6은 기준일 뿐입니다. 상업용 환경에는 특정 성능 목표를 위해 설계된 수십 개의 수정 등급이 포함됩니다. 주요 카테고리는 다음과 같습니다:

유리 섬유 강화 PA6

15%, 30% 또는 50% 중량으로 유리 섬유를 추가하면 PA6가 구조 재료로 변환됩니다. 30% 유리 충전 PA6 등급은 일반적으로 다음과 같은 인장 강도를 제공합니다. 160~180MPa 굴곡 탄성률은 8,000~10,000MPa로, 충전되지 않은 기본 수지의 강성의 약 3~4배입니다. 이 강화된 변형은 자동차 조립의 구조용 브래킷, 엔진 커버, 전기 하우징 및 하중 지지 클립을 위한 표준 선택입니다.

난연성 PA6

전기 및 전자 응용 분야의 경우 폴리아미드 6의 난연성(FR) 등급에는 할로겐이 없거나 할로겐화된 첨가제가 포함되어 있어 지정된 벽 두께(종종 0.4mm에 불과)에서 UL 94 V-0 등급을 달성합니다. 이러한 등급은 IEC 60695 및 UL 표준을 준수하여 점화 위험을 최소화해야 하는 회로 차단기 하우징, 릴레이 베이스, 커넥터 본체 및 기타 구성 요소에 중요합니다.

충격개질 PA6

EPDM 또는 말레산 무수물 그래프트 폴리올레핀과 같은 탄성 개질제를 통한 고무 강화는 저온 내충격성을 크게 향상시킵니다. 초강력 PA6 등급은 다음과 같은 샤르피 노치 충격 값을 달성할 수 있습니다. 50~80kJ/m² 표준 등급의 5~8kJ/m²와 비교됩니다. 이러한 제제는 스포츠 용품, 공구 하우징 및 자동차 범퍼 부품에 사용됩니다.

열 안정화 PA6

표준 PA6은 장기간 노출 시나리오에서 100°C 이상에서 열 산화 분해를 겪습니다. 열 안정화 등급에는 구리 기반 또는 장애 아민 안정제 시스템이 통합되어 120~130°C의 온도에서 지속적인 서비스 수명을 연장합니다. 이는 흡기 매니폴드, 냉각 시스템 구성 요소 및 열을 발생하는 자동차 하위 시스템 근처의 기타 부품과 관련이 있습니다.

미네랄 충전 및 탄소 섬유 등급

유리섬유에 비해 저렴한 비용으로 치수 안정성, 강성, 표면 경도를 향상시키기 위해 활석이나 규회석과 같은 미네랄 충전재를 첨가합니다. 탄소 섬유 강화 PA6은 탁월한 비강성을 제공하며 재료 비용이 상당히 높음에도 불구하고 항공우주 및 고성능 스포츠 장비의 경량 구조 응용 분야에 점점 더 많이 사용되고 있습니다.

PA6 처리 방법: 제조 방법

폴리아미드 6은 광범위한 폴리머 가공 방법과 호환되므로 상업적 다양성에 크게 기여합니다. 처리 방법의 선택은 의도한 제품 형상 및 최종 사용 요구 사항에 따라 달라집니다.

사출 성형

사출 성형은 엔지니어링 응용 분야에서 PA6의 주요 가공 방법입니다. 일반적인 용융 온도 범위는 다음과 같습니다. 240°C ~ 280°C , 결정성과 표면 마감을 제어하는 데 사용되는 금형 온도는 60~100°C입니다. 사전 건조는 필수적입니다. PA6 펠릿은 성형 중 가수분해 분해를 방지하기 위해 가공 전에 수분 함량이 0.2% 미만으로 건조되어야 합니다. 이로 인해 분자량 손실, 표면 결함(스플레이, 줄무늬) 및 기계적 특성 감소가 발생합니다. 제습 건조기에서 80°C에서 4~6시간 동안 건조하는 것이 표준 관행입니다.

압출

PA6은 프로파일, 튜브, 막대, 필름 및 시트로 광범위하게 압출됩니다. 필름 등급 PA6는 우수한 산소 및 방향 차단 특성으로 인해 식품 포장에 차단층으로 광범위하게 사용됩니다. PA6와 폴리에틸렌 또는 폴리프로필렌 층을 결합한 공압출 다층 필름은 유연성, 차단 성능 및 열 밀봉성의 균형을 맞추는 포장 솔루션을 제공합니다. PA6 필름은 다음과 같은 산소 투과율을 달성합니다. 30cc·mil/100in²·일 미만 건조한 상태에서.

섬유 생산을 위한 용융 방사

섬유 산업은 양말류, 스포츠웨어, 수영복, 카펫 및 산업용 직물에 용융 방사된 PA6 섬유(나일론 6 섬유)를 사용합니다. 용융 방사 공정에는 방사구금을 통해 용융된 PA6을 압출한 후 목표 인성 및 연신율 값을 달성하기 위한 드로잉 및 텍스처링이 포함됩니다. 상업용 PA6 필라멘트 원사는 일반적으로 다음 범위의 인성을 나타냅니다. 4~7g/데니어 , 반복되는 기계적 응력 하에서 내구성, 내마모성 및 탄력성을 제공합니다.

블로우 성형 및 회전 성형

PA6의 특수 블로우 성형 등급은 내화학성과 기계적 무결성이 요구되는 연료 라인, 유체 저장소 및 중공 자동차 부품을 생산하는 데 사용됩니다. PA6 분말을 사용한 회전 성형은 산업용 용기 및 특수 하우징에 적용되지만 폴리에틸렌 등급보다 덜 일반적입니다.

산업 전반에 걸친 PA6의 주요 응용 분야

폴리아미드 6의 적용 범위는 매우 넓습니다. 다음은 PA6가 표준 또는 선호되는 재료인 주요 산업 및 특정 최종 사용 응용 분야입니다.

자동차 산업

자동차 부문은 엔지니어링 등급 PA6의 단일 최대 소비자로, 대략적으로 다음과 같습니다. 35~40% 총 PA6 엔지니어링 플라스틱 소비량 유리 강화 또는 열 안정화 PA6으로 제작된 주요 자동차 부품은 다음과 같습니다.

• 흡기 매니폴드 및 공진기
• 엔진 커버 및 오일 팬(일부 플랫폼의 경우)
• 냉각 시스템 하우징 및 온도 조절 장치 본체
• 페달 브래킷 및 케이블 가이드
• 연료 라인 커넥터 및 유체 도관
• 구조용 클립, 패스너 부싱 및 도어 핸들 메커니즘

자동차 산업의 경량 차량 설계(연비 개선 및 CO2 배출 감소)로의 전환은 금속 부품을 유리 강화 PA6로 계속 대체하는 추세입니다. 이는 일반적으로 "금속 대체"로 설명되는 추세입니다. 전형적인 현대 차량에는 다음이 포함됩니다. 15kg과 25kg PA6 및 PA66이 대다수를 차지하는 폴리아미드 소재입니다.

전기 및 전자(E&E) 애플리케이션

FR 등급 및 범용 PA6은 기계적 강도, 치수 안정성 및 전기 절연 특성이 결합되어 전기 부품에 널리 사용됩니다. PA6의 표면 저항은 다음을 초과합니다. 1013Ω , 절연 내력은 일반적으로 14~16kV/mm이므로 커넥터 하우징, 릴레이 인클로저, 회로 차단기 베이스, 터미널 블록 및 모터 보빈 코어에 매우 적합합니다.

섬유 및 섬유 응용

부피 기준으로 볼 때 섬유는 실제로 전 세계적으로 폴리아미드 6의 가장 큰 응용 분야이며, 약 60~65% 총 PA6 생산량의 나일론 6 섬유는 양말류, 속옷, 활동복, 실내 장식품, 카펫 등에 사용됩니다. PA6 섬유의 탁월한 내마모성과 탄성 회복력은 PA66 및 폴리에스테르와 경쟁하는 카펫 표면 섬유에서 특히 가치가 높습니다.

식품 포장

PA6 필름은 유연한 식품 포장, 특히 진공 포장된 육류, 치즈, 가공 식품의 핵심 소재입니다. 폴리올레핀에 비해 우수한 차단 특성은 산화성 부패로 이어지는 산소 유입을 방지하여 유통기한을 크게 연장합니다. PA6 기반 포장 필름은 천공 저항성이 뛰어나며 최대 121°C 온도에서 저온살균 및 레토르트 처리를 견딜 수 있습니다.

산업 및 소비재

PA6은 전동 공구 하우징, 스포츠 장비(스키 바인딩, 등산 하드웨어, 자전거 부품), 산업용 컨베이어 부품, 기어 및 부싱, 케이블 타이 및 케이블 관리 시스템, 공압 피팅에 광범위하게 사용됩니다. 인성, 내마모성 및 기계 가공성이 결합되어 있어 사출 성형 대량 생산 부품과 가공된 반제품 스톡 모두에 실용적인 선택입니다.

폴리아미드 6의 수분 민감도 이해

수분 관리는 PA6 작업에서 가장 실질적으로 중요한 측면 중 하나이며 처리 및 최종 사용 성능 모두에 영향을 미칩니다. PA6은 흡습성이 있어 주변 상대 습도와 평형을 이룰 때까지 주변 환경에서 물을 흡수합니다.

상대 습도 50% 및 23°C(ISO 1110에 따른 일반적인 조절 상태)에서 PA6은 대략 중량 기준 수분 2.5~3.0% . 완전 포화 상태(물에 잠긴 상태)에서는 이 수치가 대략 9~10%까지 증가합니다. 이러한 수분 수준은 다음에 직접적인 영향을 미칩니다.

• 치수 안정성: PA6은 수분 함량이 증가함에 따라 치수 변화(팽창)를 나타내며 흡수된 수분 퍼센트당 약 0.7~1.0%의 선형 팽창을 나타냅니다. 정밀하게 맞는 부품의 경우 이는 공차에 반영되어야 합니다.
• 인장 강도 및 계수: 물은 분자간 수소 결합을 방해하여 가소제 역할을 하기 때문에 둘 다 수분 흡수가 감소합니다.
• 충격 저항: 연성이 증가하여 수분 함량이 증가함에 따라 향상됩니다. 컨디셔닝된 PA6은 저온 충격 테스트에서 DAM PA6보다 훨씬 더 견고합니다.
• 처리 품질: 적절한 건조 없이 가공된 습식 펠렛은 표면 결함, 공극, 감소된 분자량 및 손상된 기계적 특성을 지닌 부품을 생산합니다.

구조적 적용을 위해 PA6을 지정하는 엔지니어는 사용 중 성능을 과대평가하는 것을 피하기 위해 항상 성형된 건조 상태 값보다는 조건화된 기계 데이터(예상 사용 수분 함량에서)를 참조해야 합니다.

PA6의 지속 가능성 및 재활용

지속 가능성은 재료 선택에서 점점 더 중요한 차원이 되고 있으며, 폴리아미드 6은 다른 많은 엔지니어링 플라스틱보다 수명 종료 프로필이 더 유리합니다. PA6는 기계적으로 재활용될 수 있습니다. 즉, 재용해되어 새로운 부품으로 재가공될 수 있으며, 특히 여러 처리 주기 후에 분자량과 특성이 약간 저하됩니다. 카펫 섬유, 어망, 직물 폐기물에서 나오는 산업 폐기물과 소비 후 PA6는 전 세계 여러 프로그램을 통해 대규모로 수집 및 재활용됩니다.

화학적 재활용은 PA66에 비해 PA6의 경우 특히 유리합니다. PA6은 단일 단량체(카프로락탐)로 만들어지기 때문에 가수분해 또는 해당분해를 통해 다시 해중합되어 순수한 카프로락탐이 될 수 있으며, 회수된 단량체는 그런 다음 순수 품질의 PA6으로 재중합될 수 있습니다. 이 폐쇄 루프 재활용 경로는 이미 상업적으로 운영되고 있습니다. Aquafil을 포함한 회사는 버려진 어망 및 카펫 섬유와 같은 사용 후 폐기물로 만든 재생 PA6 섬유인 Econyl을 생산하며, 이는 원래 생산보다 탄소 배출량이 훨씬 적습니다.

수명주기 평가에 따르면 순수 PA6 1kg을 생산하려면 대략적인 비용이 필요합니다. 120~130MJ 에너지를 절약하고 약 6~8kg의 CO2에 해당하는 배출량을 생성합니다. 재활용된 PA6는 재활용 경로에 따라 이러한 수치를 50~80% 줄여 화학적 관점에서 재활용이 가능한 엔지니어링 폴리머 중 하나가 됩니다.

식물 기반 공급원료에서 추출한 바이오 기반 카프로락탐도 PA6 생산의 화석 연료 의존도를 줄이기 위한 경로로 적극적으로 개발되고 있지만 현재 상업적 규모는 여전히 제한적입니다.

PA6의 제한 사항 및 설계 고려 사항

폴리아미드 6은 강력한 특성 조합을 제공하지만 모든 응용 분야에 보편적으로 적합한 것은 아닙니다. 설계자와 엔지니어는 다음 제한 사항을 알고 있어야 합니다.

• 수분으로 인한 치수 변화: 논의된 바와 같이 흡습성 팽창은 적절한 설계 보상 없이 다양한 습도에 노출되거나 직접 침수되는 엄격한 허용 오차 어셈블리에서의 사용을 제한합니다.
• UV 저하: 수정되지 않은 PA6은 장기간 UV 노출 시 성능이 저하되어 표면 초킹, 취성 및 색상 변화를 유발합니다. 실외 적용에는 UV 안정화 등급 또는 보호 코팅이 필요합니다.
• 산 및 강염기 민감도: PA6는 농축된 무기산(HCl, H2SO₄)과 강알칼리의 공격을 받아 아미드 결합을 가수분해하고 사슬 절단을 유발합니다. 이러한 화학 물질과 관련된 응용 분야에는 대체 재료가 필요합니다.
• 지속적인 부하 시 크리프: 모든 반결정성 열가소성 수지와 마찬가지로 PA6은 크리프(일정한 하중 하에서 느린 변형)를 나타내며, 이는 특히 고온이나 조절된 상태에서 장기간의 구조적 적용 시 고려해야 할 사항입니다.
• 수축 및 뒤틀림: PA6은 비교적 높은 성형 수축률(비보강 등급의 경우 0.6~1.8%, 유리 충전 등급의 경우 이방성 0.3~0.7%)을 가지므로 평면 또는 비대칭 부품의 변형을 최소화하려면 신중한 금형 설계 및 가공 매개변수 제어가 필요합니다.

이러한 제한으로 인해 거래가 중단되는 응용 분야의 경우 대안으로는 PA12(낮은 수분 흡수), POM(더 나은 치수 안정성), PPS(우수한 화학적 및 열 저항) 또는 PEEK(극단적인 성능을 제공하지만 훨씬 더 높은 비용)가 있습니다.
