PA 6과 PA 12의 차이점은 무엇입니까?

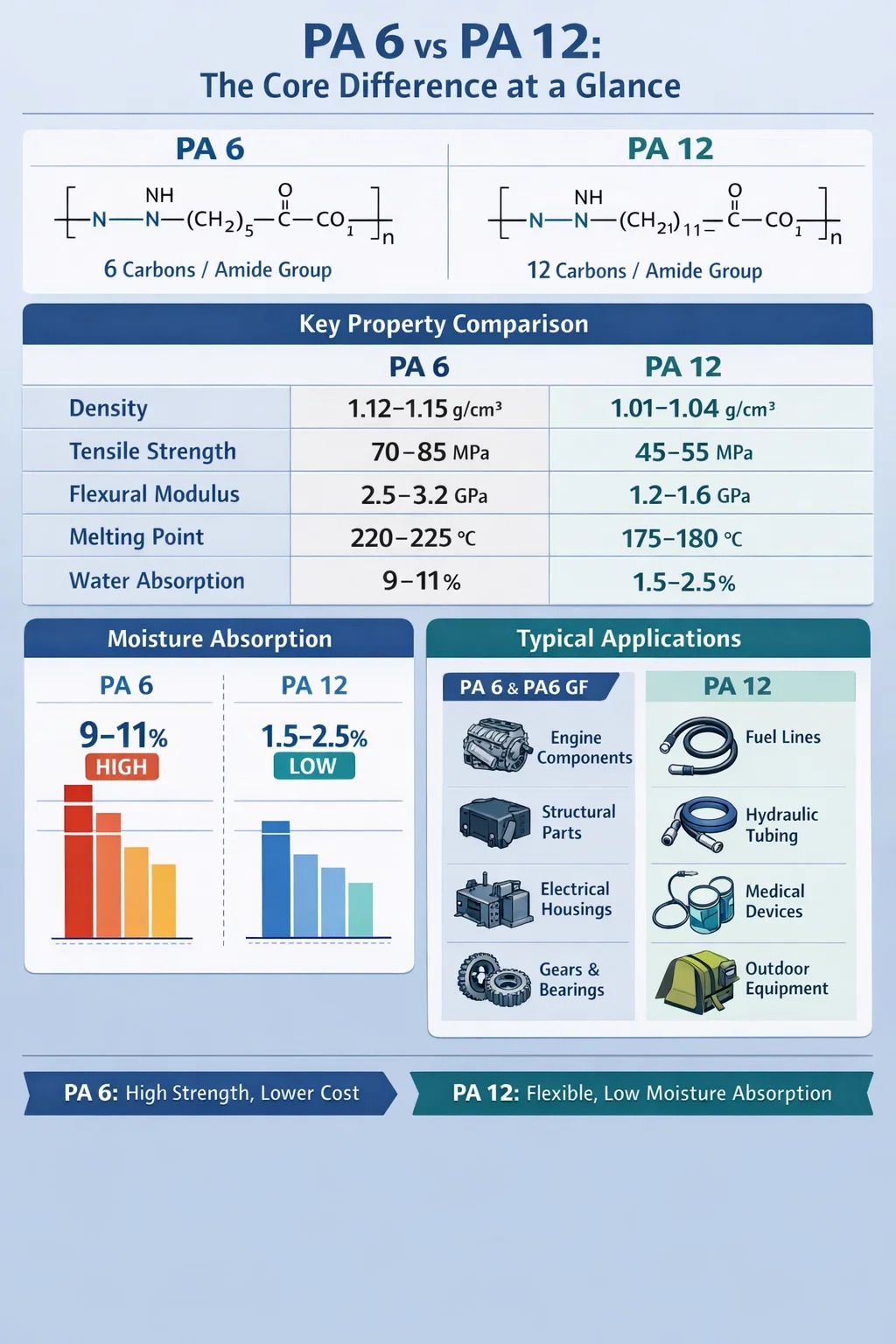

PA 6 대 PA 12: 핵심 차이점 한눈에 보기

PA 6(나일론 6이라고도 알려진 폴리아미드 6)과 PA 12(나일론 12라고도 알려진 폴리아미드 12)는 모두 폴리아미드 계열의 엔지니어링 열가소성 수지이지만 분자 구조, 수분 흡수, 내화학성, 기계적 특성 및 가공 동작이 크게 다릅니다. 이름에 있는 숫자는 단량체 사슬의 탄소 원자 수를 나타냅니다. PA 6은 카프로락탐(6개의 탄소)에서 만들어지고 PA 12는 라우로락탐(12개의 탄소)에서 파생됩니다. 겉으로는 단순해 보이는 이 구조적 차이는 실제 응용 분야에서 극적으로 다른 재료 거동을 만들어냅니다.

간단히 말해서 PA 6은 더 높은 강성, 더 나은 기계적 강도 및 더 낮은 비용을 제공하므로 구조 및 하중 지지 부품에 이상적입니다. PA 12는 치수 안정성, 낮은 흡습성 및 유연성이 뛰어나 튜브, 연료 라인 및 내습성이 중요한 실외 응용 분야에 선호되는 선택입니다. 유리섬유 강화재를 첨가할 때 - 성형 PA6 GF 재료 — 강성 측면에서 PA 12와의 성능 격차는 PA 6에 유리하게 더욱 넓어집니다.

분자 구조 및 아미드 그룹 밀도

PA 6과 PA 12의 근본적인 차이점은 폴리머 백본을 따라 아미드 그룹(-CO-NH-)이 얼마나 자주 나타나는지에 있습니다. PA 6에서는 6개의 탄소 원자마다 아미드 결합이 발생합니다. PA 12에서는 각 아미드 결합 사이의 간격이 탄소 원자 12개까지 확장됩니다.

아미드 그룹은 친수성입니다. 즉, 수소 결합을 통해 물 분자를 끌어당기고 결합합니다. 이는 아미드기 밀도가 더 높은 PA 6이 PA 12보다 훨씬 더 많은 수분을 흡수한다는 것을 의미합니다. PA 6는 포화 상태에서 최대 9~11%의 수분을 흡수할 수 있는 반면, PA 12는 약 1.5~2.5%만 흡수합니다. 이는 사소한 차이가 아니며, 제품 사용 수명 동안 치수 안정성, 기계적 성능 및 전기적 특성에 직접적인 영향을 미칩니다.

PA 12의 더 긴 지방족 사슬은 또한 더 큰 사슬 이동성과 더 낮은 유리 전이 온도에 기여합니다. PA 12는 -40°C의 낮은 온도에서도 유연성을 유지하므로 추운 기후 응용 분야의 자동차 연료 및 브레이크 라인에 널리 사용됩니다.

주요 특성 비교: PA 6 대 PA 12

아래 표는 설계 엔지니어가 이 두 가지 폴리아미드 중에서 선택하는 데 가장 중요한 재료 특성을 나란히 기술적으로 비교한 것입니다.

수분 흡수 및 치수 안정성

수분 흡수는 실제 엔지니어링에서 PA 6과 PA 12를 구별하는 가장 중요한 요소 중 하나입니다. PA 6 부품은 치수를 다음과 같이 변경할 수 있습니다. 길이 1.5~2.0% 성형 후 시간이 지남에 따라 대기 수분을 흡수하기 때문입니다. 이로 인해 설계에 컨디셔닝을 고려하지 않거나 치수 변화를 억제하기 위해 유리 섬유 강화재를 사용하지 않는 한 강화되지 않은 PA 6으로 만든 정밀 부품을 엄격한 공차 조립에 사용하기가 어렵습니다.

이와 대조적으로 PA 12는 동일한 조건에서 0.5% 미만의 치수 변화를 나타냅니다. 이는 서비스를 훨씬 더 예측 가능하게 만들고 설계자가 변화하는 습도 환경에서 핏과 기능이 일관되게 유지되어야 하는 유압 커넥터, 정밀 피팅 및 소구경 튜브에 PA 12를 선택하는 주요 이유 중 하나입니다.

수분은 기계적 특성에도 영향을 미칩니다. 성형된 상태로 건조 테스트된 PA 6 부품은 80MPa의 인장 강도를 나타낼 수 있지만 50% 상대 습도에서 평형 수분 함량으로 컨디셔닝한 후에는 약 55~60MPa로 떨어질 수 있습니다. 이는 구조적 적용을 위해 PA 6을 지정할 때 고려해야 하는 알려진 절충안입니다. PA 12는 변형이 훨씬 적습니다. 조절된 기계적 특성은 건조 값에 가깝게 유지되므로 설계자의 재료 사양이 단순화됩니다.

유리 섬유 강화 PA 6: PA6 GF 소재가 제공하는 이점

PA 6에 유리 섬유를 첨가하면 생성된 PA6 GF 재료(일반적으로 PA6 GF15, PA6 GF30, PA6 GF50 등으로 사용 가능, 여기서 숫자는 유리 섬유 함량을 중량%로 나타냄)의 강성과 강도가 크게 변합니다. 이는 엔지니어링 플라스틱에서 가장 널리 사용되는 강화 전략 중 하나입니다.

유리 섬유가 PA 6 성능을 변화시키는 방법

PA6 GF30(30% 유리 섬유 강화 PA 6)이 가장 일반적으로 지정되는 등급입니다. 다음을 제공합니다:

• 인장강도 170~190MPa , 비강화 PA 6의 두 배 이상
• 굴곡 탄성률 8~10GPa , 깔끔한 PA 6의 2.5–3.2 GPa와 비교
• 수분 흡수 감소 - 유리 섬유 자체는 물을 흡수하지 않으므로 복합재의 효과적인 수분 흡수율은 순수 PA 6보다 현저히 낮습니다.
• 치수 안정성 개선 - 섬유 배향으로 인해 이방성 수축이 새로운 고려 사항이 되었지만 변형 및 성형 후 수축이 감소합니다.
• 열변형 온도가 약 으로 증가합니다. 200~210°C (1.8 MPa 부하에서 순수 PA 6의 경우 ~185°C 대비)

PA6 GF 소재는 자동차 흡기 매니폴드, 엔진 커버, 구조용 브래킷, 전기 하우징 및 산업용 펌프 부품에 광범위하게 사용됩니다. 높은 강성, 우수한 내열성 및 상대적으로 낮은 원자재 비용의 조합으로 PA6 GF30은 시장에서 가장 비용 효율적인 엔지니어링 화합물 중 하나입니다.

PA6 GF 대 PA 12: 직접 비교

PA6 GF 재료와 강화되지 않은 PA 12를 비교할 때 선택의 차이가 더욱 옅어집니다. PA6 GF30은 강성과 내열성 측면에서 PA 12보다 훨씬 뛰어나지만 PA 12는 유연성, 연료 및 유압유에 대한 내화학성, 저온 인성 측면에서 여전히 우위를 점합니다. 응용 분야에 높은 온도에서 작동하는 견고한 구조 부품이 필요한 경우 PA6 GF가 확실한 승자입니다. 부품이 유연한 연료 라인이거나 브레이크액 및 -30°C의 겨울 온도에 노출되는 커넥터인 경우 PA 12가 올바른 선택입니다.

내화학성: PA 12의 성능이 더 우수함

PA 12는 PA 6에 비해 광범위한 화학물질에 대한 저항성이 뛰어납니다. 아미드기 밀도가 낮기 때문에 가수분해와 산, 알칼리 및 유기 용매의 공격에 대한 저항성이 더 높습니다. 자동차 애플리케이션에서 이는 다음에 대한 저항력이 향상됨을 의미합니다.

• 에탄올 혼합물(E10, E85) 및 디젤을 포함한 연료
• 유압유 및 브레이크액(DOT 4 및 DOT 5.1)
• 염화아연 및 염화칼슘 도로염
• 자동차 그리스 및 윤활유

PA 6은 이러한 많은 환경에서 적절하게 작동하지만 기계적 부하 하에서 염화아연에 노출되면 응력 균열(ESC)으로 알려진 현상이 나타날 수 있습니다. 이는 역사적으로 도로 염분이 포함된 도로 물 튀김이 존재하는 엔진룸 환경의 PA 6 클립 및 브래킷에서 문제가 되어 왔습니다. PA 12는 이러한 유형의 고장에 실질적으로 덜 민감합니다.

제약 및 식품 접촉 응용 분야의 경우 PA 12는 추출 가능한 함량이 낮고 시간이 지남에 따라 표면 화학이 더욱 안정적이기 때문에 일부 시장에서 규제상의 이점을 제공합니다.

PA 6과 PA 12의 처리 차이점

두 재료 모두 주로 사출 성형과 압출로 가공되는 열가소성 수지이지만 융점과 수분 민감도가 다르기 때문에 가공 요구 사항도 다릅니다.

건조 요구 사항

수분 흡수율이 높기 때문에 PA 6은 제대로 건조되지 않으면 가공 중 가수분해에 특히 민감합니다. PA 6에 권장되는 건조 조건은 일반적으로 다음과 같습니다. 80°C에서 4~8시간 제습 건조기에서 수분 함량을 0.2% 이하로 유지합니다. PA 6을 적절하게 건조하지 못하면 스플레이 마크가 나타나고, 분자량이 감소하며, 성형 부품의 기계적 특성이 저하됩니다. PA6 GF 재료는 동일한 건조 요구 사항을 따릅니다.

흡습성이 훨씬 낮은 PA 12는 덜 공격적인 건조가 필요합니다. 2~4시간 동안 80°C 충분합니다. 이는 대량 제조 시 처리 효율성 이점을 제공할 수 있습니다.

용융 온도 및 금형 온도

PA 6은 240~280°C의 용융 온도에서 가공되는 반면, PA 12는 더 낮은 200~240°C에서 작동됩니다. PA 12의 이러한 낮은 처리 온도는 경우에 따라 에너지 소비와 사이클 시간을 줄일 수 있습니다. 그러나 PA 12의 녹는점이 낮다는 것은 연속 사용 온도가 낮다는 것을 의미하기도 합니다. 이는 엔진룸 내 자동차 부품과 같이 뜨거운 환경에 대한 부품을 지정할 때 관련이 있습니다.

수축 및 변형

강화되지 않은 PA 6은 성형 중에 약 1.0~1.5% 등방성으로 수축합니다. PA6 GF 소재는 흐름 방향에서 더 낮고(약 0.2~0.5%) 가로 방향에서 더 높은(약 0.6~1.2%) 이방성 수축을 나타내며, 이는 변형을 방지하기 위해 금형 설계에서 고려해야 합니다. PA 12는 약 0.8~1.5%의 중간 정도의 수축을 나타내며 고유한 유연성으로 인해 벽이 얇은 부품에서 더 예측 가능하게 작동합니다.

열 성능 및 장기 열 노화

PA 6은 PA 12(175~180°C)보다 녹는점이 더 높고(220~225°C) 일반적으로 열 성능이 더 좋습니다. 유리 섬유로 강화된 PA6 GF 소재는 최대 온도에서 지속적으로 작동할 수 있습니다. 130~150°C (열 안정제 패키지 포함)로 인해 자동차 엔진룸 애플리케이션에 적합합니다.

PA 12는 녹는점이 더 낮기 때문에 연속 사용 온도가 일반적으로 약 100~110°C로 제한됩니다. 엔진 열이나 주변 온도 상승에 지속적으로 노출되어야 하는 응용 분야의 경우 이는 설계자가 PA6 GF 소재나 PA 46 또는 PPA와 같은 더 높은 온도의 폴리아미드를 선택하게 만드는 부적격 제한이 될 수 있습니다.

두 재료의 열 안정화 등급을 모두 사용할 수 있습니다. PA6 GF30 HS(열 안정화) 등급은 일반적으로 150°C의 연속 노출이 예상되는 엔진 부품에 지정되며 단기 최고 온도는 170°C까지 허용됩니다. PA 12 열 안정화 등급은 약 120°C 연속 온도까지 서비스를 확장합니다. 이는 개선되었지만 동등한 응용 분야에서는 여전히 PA6 GF보다 낮습니다.

일반적인 응용 분야: 각 재료가 사용되는 곳

PA 6, PA6 GF 재료 및 PA 12의 다양한 특성 프로파일은 자연스럽게 다양한 적용 영역으로 이어집니다. 다음 분석은 주요 산업 전반의 실제 사용 패턴을 반영합니다.

PA 6 및 PA6 GF — 주요 응용 분야

• 자동차: 흡기 매니폴드(PA6 GF30/GF50), 엔진 커버(PA6 GF30 HS), 에어 필터 하우징, 안전벨트 부품, 페달 시스템, 휠 커버
• 전기 및 전자: 회로 차단기 하우징, 커넥터 블록, 스위치기어 부품, 케이블 타이, 모터 하우징
• 산업 기계: 기어, 베어링, 부싱, 컨베이어 벨트 부품, 펌프 하우징
• 소비재: 전동 공구 하우징, 자전거 부품, 수하물 프레임, 스포츠 용품
• 직물: 원사, 양말류, 의류용 직물(비강화 PA 6 섬유)

PA 12 — 주요 응용 분야

• 자동차 배관: 연료 라인, 브레이크 라인, 유압 라인, 증기 관리 튜빙, 트럭용 에어 브레이크 라인
• 산업용 유체 취급: 공압 튜빙, 화학물질 이송 라인, 압축 공기 분배
• 의료 기기: 카테터 부품, 수술 기구 손잡이, 약물 전달 장치 하우징
• 3D 프린팅(SLS): PA 12 분말은 일관된 용융 특성과 후처리 유연성으로 인해 선택적 레이저 소결에 널리 사용되는 재료입니다.
• 근해 및 해저: 석유 및 가스 인프라용 유연한 파이프, 케이블 재킷, 공급선 구성 요소
• 신발류: 영하의 온도에서 유연성이 요구되는 스키부츠 부품, 스포츠화 부품

비용 고려 사항: PA 6 대 PA 12 경제 현실

비용은 재료 선택에 있어서 결정적인 요소인 경우가 많으며 PA 6은 여기서 상당한 이점을 갖습니다. PA 12는 일반적으로 PA 6보다 킬로그램당 2~3배 더 비쌉니다. PA6 GF30과 PA 12를 비교할 때 이 프리미엄은 더욱 확대됩니다. 가격 차이는 원자재 경제성을 반영합니다. 라우로락탐(PA 12 단량체)은 전 세계적으로 매우 대규모로 제조되는 카프로락탐(PA 6 단량체)보다 더 복잡하고 덜 널리 생산되는 화학 물질입니다.

PA 6 또는 PA6 GF 소재를 수용할 수 있는 설계를 갖춘 대량 소비재 제품이나 자동차 구조 부품의 경우 비용 절감 효과가 상당합니다. PA 12 대신 PA6 GF30을 사용하여 연간 500,000개의 흡기 매니폴드를 생산하는 대규모 자동차 OEM(적절한 강성을 갖춘 경우)은 연간 수백만 달러에 달하는 원자재 절감 효과를 얻을 수 있습니다.

PA 12의 가격은 내습성, 내화학성, 유연성, 저온 성능 등 특정 특성이 응용 분야에서 실제로 요구되는 경우에만 정당화됩니다. PA 6 또는 PA6 GF 재료로 충분할 경우 PA 12를 과도하게 지정하는 것은 일반적이지만 경험이 부족한 설계 프로그램에서는 불필요한 비용입니다.

적층 제조의 PA 6, PA6 GF 및 PA 12

적층 제조, 특히 선택적 레이저 소결(SLS) 분야에서 PA 12는 분말층 융합 시장을 지배하고 있습니다. 낮은 융점, 좁은 융점 범위 및 유리한 재응고 거동 덕분에 빌드 간 사용되지 않은 분말의 과도한 분해 없이 SLS 시스템에서 처리하기가 더 쉬워졌습니다. 전 세계적으로 가장 널리 사용되는 상업용 SLS 파우더인 EOS PA 2200은 PA 12 등급입니다.

PA 6 및 PA6 GF 재료는 SLS에 성공적으로 적용되었으며 현재 여러 공급업체에서는 더 높은 강성을 위해 유리 구슬 또는 탄소 섬유로 강화된 PA6 기반 분말 혼합물을 제공하고 있습니다. 그러나 PA 6의 융점은 더 높고 프로세스 범위는 더 좁기 때문에 SLS 시스템에서는 더 까다로워지며 이 프로세스에서는 PA 12와 동일한 시장 채택을 달성하지 못했습니다.

FDM(융합 증착 모델링)의 경우 PA 6 필라멘트를 사용할 수 있지만 재료의 수분 흡수 및 뒤틀림 성향으로 인해 고온 압출기(240°C 노즐 이상) 및 인클로저가 필요합니다. PA 12는 낮은 처리 온도에서 수분 흡수율이 낮고 레이어 접착력이 향상되어 야외 FDM 환경에서 더 나은 성능을 발휘합니다.

지속 가능성 및 재활용성

PA 6과 PA 12는 모두 열가소성 물질이며 이론적으로는 재용해를 통해 재활용이 가능하지만 사슬 절단 및 분자량 감소로 인해 가공 주기마다 기계적 특성이 저하됩니다. 실제로 PIR(산업 후 재활용) 소재는 케이블 타이, 파이프, 사출 성형 하우징과 같은 중요하지 않은 응용 분야에 더 일반적으로 사용됩니다.

PA 6은 화학물질 재활용에 상당한 이점을 가지고 있습니다. 카프로락탐(PA 6 단량체)은 해중합을 통해 PA 6 폐기물에서 회수할 수 있으며 순수 품질의 중합체 생산에 재사용할 수 있습니다. DSM(현재 Envalior) 및 Lanxess와 같은 회사는 이를 위한 상용 프로세스를 개발했습니다. PA 12 화학 재활용은 덜 개발되었으며 상업적으로 덜 성숙되었습니다.

탄소 배출량 측면에서 PA 12는 모노머의 합성 경로가 더 복잡하기 때문에 킬로그램당 환경 부담이 더 높습니다. 그러나 PA 12 부품은 PA 6에서 습기 및 화학 물질로 인한 성능 저하 없이 공격적인 환경에서 더 오래 지속될 수 있기 때문에 수명 주기 분석에서는 조기 고장 및 교체를 방지하는 응용 분야에서 PA 12를 선호하는 경우가 있습니다.

두 재료 모두 바이오 기반 버전이 존재합니다. 바이오 기반 PA 6(피마자유와 같은 재생 가능한 공급원료에서 바이오 유래 카프로락탐 사용) 및 바이오 기반 PA 12(피마자유에서 파생된 라우로락탐은 Evonik에서 Vestamid 브랜드로 생산됨)는 모두 화석 연료 의존도를 줄이려는 설계자가 이용할 수 있습니다.

PA 6, PA6 GF 및 PA 12 중에서 선택하는 방법

이러한 재료 간의 결정은 적용 요구 사항의 체계적인 평가를 통해 이루어져야 합니다. 다음 가이드에서는 시작 프레임워크를 제공합니다.

이 초기 심사 후에도 결정이 여전히 불분명한 경우 공급업체에 재료 테스트 샘플을 요청하고 기계적 특성을 측정하기 전에 예상되는 서비스 수분 함량에 대한 컨디셔닝을 포함하여 응용 분야별 테스트를 수행하는 것이 좋습니다. 컨디셔닝된 PA 12에 대해 성형된 건조 PA 6을 테스트하면 비현실적인 방향으로 비교가 왜곡됩니다. 항상 실제 서비스 조건을 대표하는 동일한 컨디셔닝 상태에서 재료를 비교하십시오.
