PA6은 무엇에 사용됩니까? 애플리케이션, 속성 및 PA6 GF 가이드

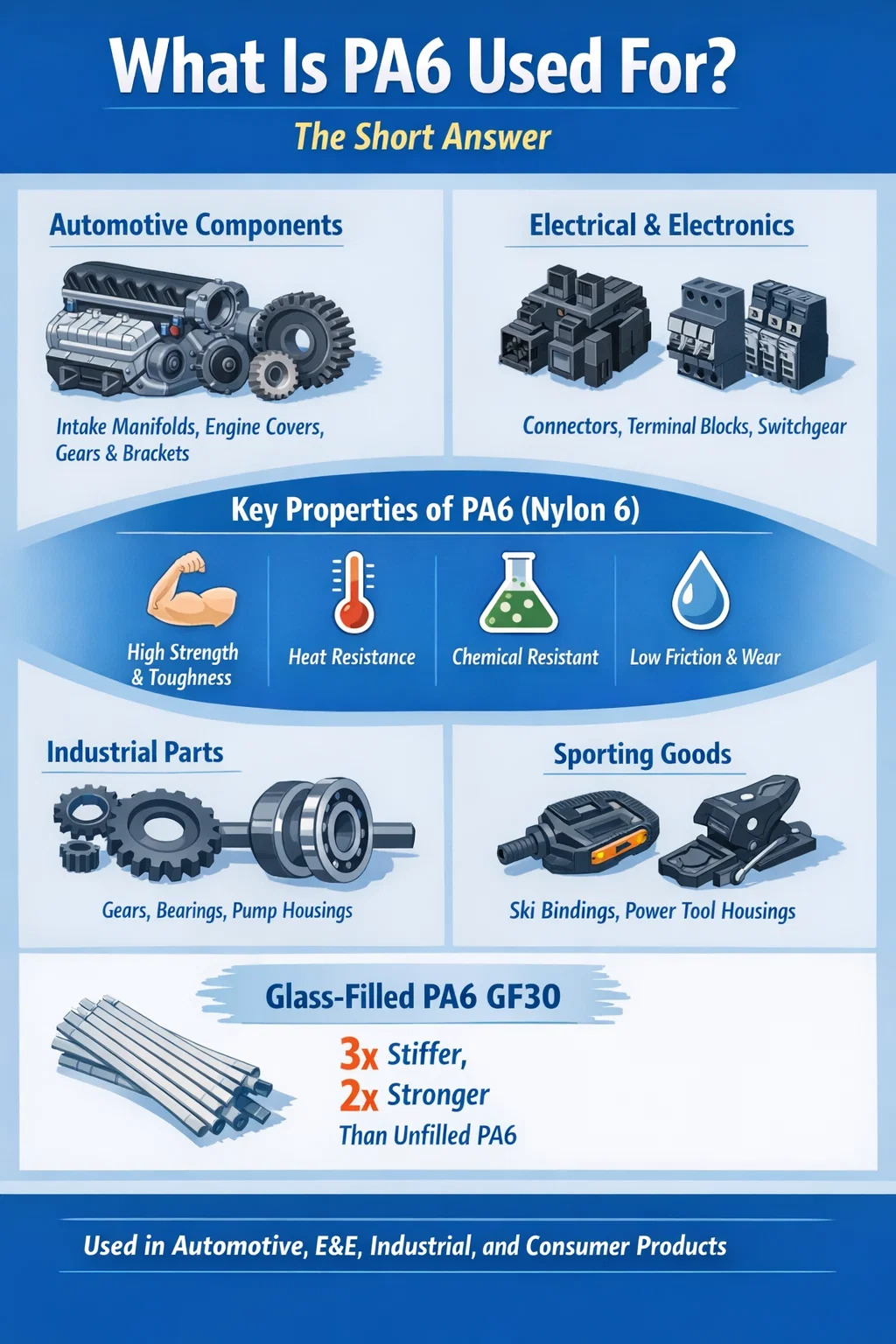

PA6은 무엇에 사용됩니까? 짧은 답변

PA6(폴리아미드 6 또는 나일론 6이라고도 함)은 세계에서 가장 널리 사용되는 엔지니어링 열가소성 수지 중 하나입니다. 이는 강도, 인성, 내화학성 및 복잡한 기하학적 구조로 성형할 수 있는 능력의 조합이 필요한 구조적 및 기계적 구성 요소에 주로 사용됩니다. 자동차 엔진 부품부터 산업용 기어, 전기 커넥터, 소비자 스포츠 용품에 이르기까지 PA6은 엔지니어가 부하, 열 및 반복적인 응력 주기에서 안정적으로 작동하는 소재가 필요한 모든 곳에 나타납니다.

유리 섬유로 강화된 경우 - 일반적으로 PA6 GF 재료 (유리 충전 폴리아미드 6) - 기계적 특성이 극적으로 향상되어 다양한 하중 지지 응용 분야에서 다이캐스트 알루미늄 및 아연의 직접적인 경쟁자가 됩니다. 글로벌 폴리아미드 시장을 초과했습니다. 2023년 62억 달러 , PA6 및 강화 등급이 해당 수요의 상당 부분을 차지합니다.

이 기사에서는 PA6가 사용되는 정확한 위치와 이유, 유리 강화가 방정식을 어떻게 변경하는지, 실제 처리 및 성능 수치가 어떻게 나타나는지, 응용 분야에 적합한 등급을 선택하는 방법을 안내합니다.

PA6를 다재다능하게 만드는 핵심 특성

특정 애플리케이션을 살펴보기 전에 먼저 PA6이 선택된 이유를 이해하는 것이 도움이 됩니다. 그 부동산 프로필은 진정으로 균형을 이루고 있습니다. 즉, 다른 모든 것을 희생하면서 한 영역에서 탁월하지 않기 때문에 광범위하게 적용할 수 있습니다.

기계적 강도 및 인성

충전되지 않은 PA6의 인장 강도는 대략 다음과 같습니다. 70~85MPa 수분 함량에 따라 파단 신율은 30~150%입니다. 이러한 조합은 재료가 파손되지 않고 상당한 충격을 흡수할 수 있음을 의미합니다. 이는 이 재료가 낙하 또는 진동 하중에 노출되는 하우징 및 커버에 사용되는 주요 이유입니다. 노치 아이조드(notched Izod) 충격 강도는 일반적으로 다음 범위에 속합니다. 5~10kJ/m² 성형된 건조 상태에서는 수분 함량이 평형을 이루도록 조절하면 상당히 증가합니다.

열 성능

채워지지 않은 PA6의 융점은 약 220°C 열변형 온도(HDT)는 1.8 MPa 부하에서 약 65°C로 까다로운 자동차 환경에 적합합니다. 그러나 유리섬유 강화재를 추가하면 HDT는 급격하게 상승한다. PA6 GF30(30% 유리 섬유)은 다음의 HDT 값을 달성합니다. 200~215°C 1.8MPa에서는 충전되지 않은 등급이 처리할 수 없는 후드 아래 및 기타 고온 응용 분야에 대한 문을 열어줍니다.

내화학성

PA6은 탄화수소, 오일, 그리스, 다양한 용제, 희석 염기 등 광범위한 화학물질에 저항합니다. 이는 자동차 환경에서 일반적으로 사용되는 휘발유, 모터 오일, 브레이크액 및 세척제에 대해 우수한 성능을 발휘합니다. 그러나 강산, 페놀 및 산화제의 공격을 받기 때문에 모든 습식 화학 환경에서는 화학적 호환성 검사가 필수입니다.

마찰공학적 특성

PA6은 본질적으로 강철 및 기타 단단한 상대면에 대해 마찰이 낮고 내마모성이 우수합니다. 이것이 PA6으로 제작된 기어, 부싱 및 베어링 표면이 가벼운 용도에서 외부 윤활 없이 작동하는 경우가 많은 이유입니다. 이 소재의 자체 윤활 특성은 반결정질 구조와 많은 금속에 비해 낮은 표면 에너지에서 비롯됩니다.

수분 흡수 — 모두가 고려해야 할 변수

PA6는 대기로부터 수분을 흡수하여 대략적으로 평형을 이룹니다. 2.5~3.5% 수분 함량 표준 조건(23°C, 50% RH)에서는 완전히 담그면 최대 9~10%입니다. 수분은 가소제 역할을 합니다. 즉, 유연성과 충격 강도를 증가시키는 동시에 인장 탄성률과 항복 강도를 감소시킵니다. 이것이 반드시 결함은 아닙니다. 평형 상태로 조절된 PA6은 동적 하중 시나리오에서 성형된 건조 상태보다 성능이 더 좋은 경우가 많습니다. 그러나 모든 정밀 설계에서는 치수 변화를 고려해야 합니다.

PA6 GF 재료: 유리 섬유가 모든 것을 변화시키는 방법

유리 충전 PA6(일반적으로 PA6 GF15, PA6 GF30 또는 PA6 GF50(중량 기준으로 15%, 30% 또는 50% 유리 섬유 함유량을 나타냄)으로 지정됨)은 충전되지 않은 기본 폴리머와 근본적으로 다른 재료 등급을 나타냅니다. 매트릭스에 혼합된 짧은 유리 섬유는 하중을 보다 효율적으로 전달하고 지속적인 응력 하에서 크리프에 저항하며 더 넓은 온도 범위에서 치수 안정성을 유지하는 복합 미세 구조를 만듭니다.

충전되지 않은 상태에서 GF30으로 점프하면 강성은 대략 3배, 인장 강도는 2배 이상 증가합니다. 동시에 유리 섬유 함량이 폴리머를 대체하여 수분을 흡수할 수 있는 재료의 부피 비율을 줄여 치수 안정성이 크게 향상됩니다. PA6 GF30은 주력 등급입니다. 대부분의 구조적 응용 분야에서 다른 강화 엔지니어링 열가소성 수지와 비교되는 벤치마크입니다.

PA6 GF50은 서류상으로는 인상적이지만 GF30에 비해 밀도가 높고 충격 저항이 낮으며 이방성이 더 높습니다(유동 방향과 교차 흐름 특성이 상당히 다름). 이는 최대 강성이 협상 불가능하고 충격 이벤트가 주요 설계 하중이 아닌 응용 분야에 사용되는 경향이 있습니다.

자동차: PA6의 최대 단일 시장

자동차 부문은 다른 산업보다 더 많은 PA6, 특히 PA6 GF 재료를 소비합니다. 단일 현대 승용차에는 추정된 폴리아미드 성분 10~18kg PA6과 PA66이 함께 그 대부분을 차지합니다. 배기가스 배출 목표를 달성하기 위한 차량 경량화 추진으로 인해 금속 부품을 유리 충전 나일론 어셈블리로 대체하는 일이 가속화되었습니다.

엔진 및 엔진룸 구성품

PA6 GF30 및 GF35는 흡기 매니폴드, 엔진 커버, 온도 조절 장치 하우징, 공기 필터 하우징 및 차지 에어 쿨러 엔드 캡에 선택되는 재료입니다. 이러한 부품은 120~150°C의 지속적인 온도에서 작동하며 최고 온도는 180°C 이상이며 냉각수, 오일 미스트 및 연료 증기에 노출됩니다. 1990년대부터 알루미늄 흡기 매니폴드를 PA6 GF 부품으로 교체하면서 구성요소당 40~60% 구조적 무결성을 유지하고 주조하기 어렵거나 비용이 많이 드는 사출 성형을 통해 더욱 복잡한 내부 형상을 가능하게 합니다.

냉각 시스템 부품

라디에이터 엔드 탱크, 팽창 탱크, 워터 펌프 하우징 및 냉각수 파이프 커넥터는 올바른 열 안정화 등급을 사용하는 경우 가수분해 없이 작동 온도에서 에틸렌 글리콜 냉각수에 대한 지속적인 노출을 견디기 때문에 재료가 PA6 GF 재료로 일상적으로 성형됩니다. 내가수분해성 PA6 GF 등급은 서비스 수명을 200,000km 또는 15년 이상으로 연장하도록 특별히 제조되었습니다.

구조 및 반구조 부품

프런트 엔드 캐리어(범퍼 페시아 뒤에 있는 구조 모듈), 페달 브래킷, 도어 핸들 베이스, 미러 하우징 및 다양한 브래킷 시스템은 일반적으로 PA6 GF30 또는 PA6 GF35로 만들어집니다. 이러한 응용 분야에는 강성과 충돌 에너지 관리가 모두 필요합니다. 이는 유리 강화 나일론이 동일한 질량의 많은 경쟁 소재보다 더 잘 처리하는 균형입니다.

연료 시스템 구성 요소

PA6은 연료 라인 커넥터, 연료 필터 하우징 및 증기 관리 구성 요소에 사용됩니다. 탄화수소에 대한 저항성과 사출 성형을 통해 엄격한 치수 공차를 달성하는 능력(누출 없는 연료 피팅에 매우 중요함) 덕분에 표준 선택이 되었습니다. 연료 시스템의 낮은 투과성에 대한 규제 요구 사항으로 인해 차단층이 있는 다층 PA6 연료 라인의 개발이 추진되었지만 구조적 외부층은 나일론으로 남아 있습니다.

전기 및 전자 응용 분야

PA6는 유전 특성, 난연성(변경된 등급에서), 치수 안정성 및 가공성의 조합이 광범위한 부품에 적용되는 전기 및 전자(E&E) 부문에서 주요 소재입니다.

커넥터 및 터미널 블록

자동차 와이어 하니스 커넥터부터 산업용 단자대까지 전기 커넥터는 전 세계적으로 가장 많은 양을 차지하는 PA6 애플리케이션 중 하나입니다. 재료의 치수 정밀도, 금속 접점의 삽입력에 따른 크리프 저항성, 납땜 공정(특히 열 안정화 등급)과의 호환성으로 인해 이 소재가 매우 적합합니다. PA6 GF 소재는 서비스 수명에 걸쳐 핀 등록 정확도가 중요한 다중 핀 커넥터에서 특히 일반적입니다.

회로 차단기 및 배전반

난연성 PA6 등급(FR PA6, 종종 무할로겐)은 회로 차단기 하우징, 계전기 베이스 및 스위치기어 부품에 지정됩니다. 이 성적은 달성 UL94 V-0 등급 단락 아크 발생 시에도 살아남는 데 필요한 기계적 무결성을 유지하면서 벽 두께를 0.8mm 또는 1.6mm로 유지합니다.

케이블 관리 및 도관

PA6 주름형 도관, 케이블 타이 및 케이블 글랜드는 산업용 배선 설치의 표준입니다. PA6 케이블 타이는 -40°C ~ 85°C의 온도 범위에서 조임력을 유지하고 안정화 등급에서 UV 저하를 방지합니다. 이는 자동차 와이어링 하니스 및 실외 전기 설비에서 편재성을 설명하는 특성입니다.

전자 장치용 하우징

전동 공구 하우징, 산업용 센서 본체, 계량 장비 인클로저 및 모터 하우징은 PA6 또는 PA6 GF 재료로 제작되는 경우가 많습니다. 유리 충전 등급은 벽이 얇은 부분에서도 뒤틀림을 방지하고 PCB 마운팅 포스트 및 스냅핏 고정 기능과 같은 내부 부품의 꼭 맞는 조립에 필요한 견고성을 제공합니다.

산업 기계 및 엔지니어링 부품

PA6은 압출된 로드 및 플레이트 스톡으로 가공하거나, 큰 부분으로 주조하거나, 대량으로 사출 성형할 수 있기 때문에 산업 기계 분야에서 오랜 역사를 가지고 있습니다. 각 처리 경로는 다양한 적용 규모에 적합합니다.

기어, 캠 및 드라이브 구성 요소

PA6 기어는 사무용 장비, 가전제품, 경공업 기계 및 자동차 보조 시스템(창 조절기, 시트 조절기, HVAC 블렌드 도어)에 사용됩니다. 대략 아래의 PV(압력-속도) 값에서 0.1MPa·m/s , 충전되지 않은 PA6은 윤활 없이 강철에 대해 작동합니다. 해당 임계값 이상에서는 윤활유 길들이기를 권장합니다. 유리로 채워진 PA6 기어는 더 높은 부하 용량을 제공하지만 비보강 등급의 자체 윤활 특성 중 일부를 희생하고 더 높은 상대면 마모를 나타냅니다. 이는 응용 분야별로 평가해야 하는 절충안입니다.

베어링, 부싱, 마모 패드

Cast PA6(모노머 주조)은 농업, 광업 및 자재 취급 장비의 대구경 베어링 링, 컨베이어 벨트 가이드 레일 및 마모 플레이트에 사용됩니다. 캐스트 나일론은 최대 수백 킬로그램의 단면으로 생산될 수 있으며 정밀한 공차로 가공될 수 있습니다. 건식 주행 조건에서 강철에 대한 마찰 계수는 일반적으로 다음과 같습니다. 0.15~0.35 이는 청동 또는 청동으로 뒷받침된 PTFE 라이너가 대규모로 비용이 많이 드는 많은 저속 베어링 응용 분야에 허용됩니다.

유체 취급 - 펌프 및 밸브

PA6 임펠러, 펌프 케이싱, 밸브 본체 및 파이프 피팅은 광범위한 산업 환경에서 물, 약산, 탄화수소 및 공정 화학 물질을 처리합니다. 금속 대체품에 비해 PA6의 내식성은 갈바니 부식 위험을 제거하고 유지 관리 주기를 줄여줍니다. 고압 또는 고온 유체 시스템의 경우 PA6 GF 재료는 채워지지 않은 등급을 대체하여 지속적인 압력 하중 하에서 치수 안정성을 유지합니다.

구조 프로필 및 기계 가드

압출 PA6 프로파일은 자동 조립 장비, 로봇 엔드 이펙터 및 기계 가드의 구조 프레임에 사용됩니다. 수분 함량이 제어되면 재료의 특정 강성(단위 중량당 강성)이 알루미늄과 유리하게 경쟁합니다. 많은 기계 제작업체에서는 선형 가이드 레일 캐리지 및 공압 실린더 가이드에 PA6 GF 프로파일을 지정합니다. 그 이유는 재료 기계가 깨끗하게 가공되고 진동을 감쇠시키며 강철에서 요구하는 부식 방지 코팅이 필요하지 않기 때문입니다.

소비재 및 스포츠 용품

PA6의 인성, 표면 품질 및 염색성(나일론은 쉽게 염료를 수용함)이 결합되어 미적 특성과 내구성이 모두 중요한 소비자 제품에서 일반적으로 선택됩니다.

• 스키 바인딩 및 부츠 버클: PA6 GF 소재는 부서지기 쉬운 파손 없이 -30°C의 저온을 견디면서 스키 바인딩의 높은 정적 및 동적 하중을 처리합니다.
• 자전거 부품: 중형 자전거의 변속기, 브레이크 레버 및 핸들바 클램프는 PA6 GF30을 사용하여 강성을 유지하면서 알루미늄에 비해 무게를 줄입니다.
• 수하물 프레임 및 지퍼: YKK 및 기타 지퍼 제조업체는 지퍼 톱니 및 슬라이더 본체에 PA6를 크게 사용합니다. 소재의 견고성과 자체 마찰이 낮아 지퍼 메커니즘에 이상적인 특성입니다.
• 전동 공구: PA6 GF로 제작된 드릴 하우징, 원형 톱 본체 및 그라인더 가드는 모터 진동을 흡수하고 모터 하우징의 열에 저항하며 베어링 정렬을 유지하는 데 필요한 구조적 견고성을 제공합니다.
• 칫솔 및 개인 위생용품 하우징: 식품 접촉 등급 PA6(FDA 또는 EU 식품 접촉 규정 준수)은 표면 마감이 뛰어나 안전하고 내구성이 뛰어난 하우징을 제공합니다.

섬유 및 섬유 응용

Perlon과 같은 상표명으로 판매되는 PA6 섬유는 위에서 설명한 사출 성형 및 압출 엔지니어링 응용 분야와 완전히 별개의 주요 용도 범주를 나타냅니다. PA6 필라멘트 얀은 다음 범위의 인장 강도를 갖는 섬유로 용융 방사됩니다. 4~6cN/dtex , 약 20~40%의 신율을 갖는 특성으로 양말류, 란제리, 스포츠웨어 및 산업용 직물에 적합합니다.

기술 직물 응용 분야에서 PA6 섬유는 타이어 코드(종종 바이어스 플라이 타이어의 강철 코드와 결합됨), 컨베이어 벨트, 해양 응용 분야용 로프 및 그물, 여과 직물에서 발견됩니다. 타이어 코드 PA6은 폴리머 사슬을 정렬하고 위의 강성을 달성하기 위해 매우 높은 연신 비율로 가공됩니다. 8cN/dtex , 타이어의 반복적인 플렉스 사이클링에 필요한 피로 저항을 제공합니다.

카펫 원사는 또 다른 주요 섬유 응용 분야입니다. PA6 카펫 섬유는 주거용 및 상업용 카펫 시장에서 상당한 점유율을 차지하며 비용 대비 성능 측면에서 PA66 및 폴리에스터와 경쟁합니다. PA6 카펫은 수명이 다하면 다시 녹이고 다시 회전될 수 있으며, 이로 인해 카펫 회수 및 재활용 프로그램이 개발되었습니다(특히 PA6 카펫과 어망을 다시 카프로락탐 단량체로 용해시키는 Aquafil ECONYL® 공정).

의료 및 식품 접촉 애플리케이션

PA6의 특정 등급은 EU 규정 10/2011 또는 FDA 21 CFR 규정에 따라 식품 접촉 규정 준수 인증을 받았습니다. 이 등급은 식품 가공 장비 부품(컨베이어 체인 링크, 가이드 레일, 도마 표면, 식품 등급 유체 취급용 펌프 부품)에 사용됩니다. 이 물질은 증기 및 표준 식품 등급 소독제로 청소할 수 있습니다.

의료 기기 제조에서 PA6은 카테터 커넥터, 수술 기구 손잡이, 멸균 트레이, 장비 하우징 등 비이식형 구성 요소에 사용됩니다. 특히 유리 강화 등급에서 반복되는 증기 오토클레이브 사이클(121°C, 134°C)을 견딜 수 있는 능력으로 인해 다른 많은 엔지니어링 열가소성 수지보다 재처리에 더 적합합니다. PA6은 장기간에 걸쳐 생리적 조건에서 가수분해 민감성으로 인해 이식형 장치에 사용되지 않습니다.

올바른 PA6 등급을 선택하는 방법

PA6 소재 계열은 수십 가지 상용 등급을 포괄합니다. 올바른 것을 선택하려면 해당 등급의 특정 속성 프로필을 해당 응용 분야의 요구 사항과 일치시켜야 합니다. 다음 프레임워크는 가장 일반적인 결정 사항을 다룹니다.

종종 간과되는 중요한 점은 다음과 같습니다. 데이터시트 값은 달리 명시되지 않는 한 항상 건조 상태의 성형 상태입니다. . 실제 환경에서 PA6과 관련된 구조 계산의 경우 조건 값(사용 조건에 따라 50% RH 평형 또는 완전 포화)을 사용하십시오. 건조 상태의 성형 인장 탄성률을 기준으로 설계한 후 습한 환경에 배치하면 변형 및 크리프율이 예상보다 상당히 높아질 수 있습니다.

PA6 대 PA66: 실제 차이점 이해

PA6과 PA66은 비기술적인 논의에서 자주 혼동되거나 같은 의미로 사용됩니다. 이들은 구조적으로 유사하지만(둘 다 유사한 반복 단위 화학을 갖는 폴리아미드임) 재료 선택에 영향을 미치는 주요 방식이 다릅니다.

• 녹는점: PA66은 PA6의 220°C에 비해 약 260°C에서 녹으므로 PA66은 채워지지 않은 형태의 열적 우위를 제공합니다. 그러나 유리 강화가 강화된 경우 둘 다 유사한 HDT 값에 도달합니다.
• 수분 흡수: PA6은 동일한 조건에서 PA66보다 약간 더 많은 수분을 흡수하므로 치수 변화가 약간 더 커집니다.
• 처리: PA6은 더 넓고 낮은 가공 범위를 갖추고 있어 얇은 벽과 복잡한 형상을 더 쉽게 성형할 수 있습니다. 가공 온도에서 용융 점도가 낮아 배합 중 유리 섬유가 젖어드는 데에도 도움이 됩니다.
• 비용: PA6은 카프로락탐으로부터 합성되는 반면, PA66은 아디프산과 헥사메틸렌디아민을 사용합니다. 시장 가격은 변동하지만 PA6는 일반적으로 5~15% 저렴 킬로그램당, 이는 규모에 따라 중요합니다.
• 재활용성: PA6는 높은 회수율로 해중합하여 카프로락탐 단량체로 다시 전환될 수 있어 폐쇄 루프 재활용을 지원합니다. PA66 해중합은 기술적으로 가능하지만 대규모로 상업적으로 개발되지는 않습니다.

사용 온도가 150°C 미만인 대부분의 응용 분야에서 PA6 GF 재료는 더 저렴한 비용으로 PA66 GF와 동등한 성능을 발휘합니다. 150°C 이상이거나 수분 팽창이 중요한 응용 분야에서는 PA66 또는 고성능 폴리아미드(PA46, PA6T/66)를 평가할 가치가 있습니다.

PA6 및 PA6 GF 재료 가공: 주요 고려 사항

PA6 GF 재료를 최대한 활용하려면 PP 또는 ABS와 같은 일반 열가소성 수지와 다소 다른 가공 조건에 주의가 필요합니다.

건조

PA6은 흡습성이 있으므로 가공 전에 건조해야 합니다. 표준 건조 조건은 다음과 같습니다. 80°C에서 4~6시간 제습건조기(노점 -30°C 이하)에서 사출성형 시 수분함량을 0.2% 이하로 낮춰줍니다. 건조가 충분하지 않으면 용융 가공 중에 폴리머 사슬의 가수분해가 발생하여 점도가 낮아지고, 스플레이 결함이 발생하며, 성형 부품의 기계적 특성이 크게 저하됩니다.

용융 온도

PA6의 사출 성형 용융 온도는 일반적으로 다음과 같습니다. 240~280°C , 벽 두께와 부품 형상에 따라 다릅니다. 60~90°C의 금형 온도는 우수한 결정성과 표면 마감을 보장합니다. PA6 GF 소재의 경우 이 범위 내에 머무르면 섬유 길이도 보존됩니다. 과도한 용융 온도와 공격적인 스크류 속도가 결합되어 섬유 품질이 저하되고 기계적 성능이 저하됩니다.

섬유 배향 및 웰드 라인

PA6 GF 소재의 유리 섬유는 사출 성형 중에 흐름 방향을 따라 우선적으로 정렬됩니다. 이로 인해 이방성 특성이 생성됩니다. 즉, 부품은 가로 방향보다 흐름 방향에서 훨씬 더 단단하고 강해집니다. PA6 GF 부품의 웰드 라인(두 유동 선단이 만나는 곳)은 인장 강도가 대량 가치의 30-50% 섬유가 웰드 라인과 평행하게 정렬되고 폴리머 매트릭스를 통해서만 결합되기 때문입니다. 게이트 위치 및 부품 설계는 응력이 높은 영역의 웰드 라인을 최소화해야 합니다.

변형 및 수축

PA6 GF 재료는 차등적으로 수축합니다: 대략 흐름 방향으로 0.3~0.7% 그리고 흐름을 가로지르는 0.8~1.3% GF30 등급용. 이러한 차등 수축은 편평한 부품이나 반편평한 부품의 변형을 일으키는 주요 원인입니다. PA6 GF 소재로 제작된 평면 패널 및 커버에는 시뮬레이션 기반 게이트 배치 및 부품 설계가 필수적입니다.

PA6의 지속 가능성 및 재활용

PA6은 해중합성으로 인해 순환 경제 관점에서 많은 엔지니어링 폴리머보다 더 나은 위치에 있습니다. ECONYL® 공정(Aquafil)은 카펫, 어망, 산업 폐기물 등 사용 후 PA6 폐기물에서 카프로락탐을 회수하고 이를 원래와 동일한 품질의 PA6로 재중합합니다. 이 폐쇄 루프 화학은 다음과 같이 상업적 규모로 검증되었습니다. PA6 폐기물 100,000톤 이상 최근 보고에 따르면 ECONYL® 재생 시스템을 통해 처리되었습니다.

PA6 GF 재료의 경우 표준 기계적 재활용을 통해 유리 섬유를 원래 길이로 복구할 수 없기 때문에 재활용이 더 복잡합니다. 재처리 중 섬유 마모로 인해 섬유 길이가 줄어들어 기계적 성능이 저하됩니다. 그러나 기계적으로 재활용된 PA6 GF25 또는 GF30은 섬유 함량이 낮은 응용 분야로 다운사이클될 수 있습니다. 단량체로 다시 화학적으로 재활용되면 유리는 분리되어야 하는 잔류물로 처리되지만 중합체 부분에서는 오염되지 않은 카프로락탐이 생성됩니다.

바이오 기반 PA6 경로는 상업적으로 개발 중입니다. 카프로락탐은 이론적으로 바이오 기반 라이신이나 바이오 기반 소스의 사이클로헥산에서 추출할 수 있지만 완전한 바이오 기반 상업용 PA6는 아직 의미 있는 규모로 생산되지 않습니다. 몇몇 생산자들은 다음을 목표로 하는 파일럿 프로그램을 발표했습니다. 30~100% 바이오 기반 카프로락탐 함량 이는 향후 10년 내에 현재 석유화학 경로에 비해 PA6 생산의 탄소 배출량을 크게 줄일 것입니다.

PA6이 올바른 선택이 아닌 경우

PA6의 한계를 이해하는 것은 그 장점을 아는 것만큼 중요합니다. PA6(유리 충전 형태라도)가 비용에 관계없이 잘못된 재료인 응용 분야가 있습니다.

• 180°C 이상의 높은 연속 온도: PA6 GF 재료조차도 180°C 이상의 온도가 지속되면 기계적 특성을 잃기 시작합니다. 이 범위의 적용에는 고온 폴리아미드(PA46, PA6T, PA9T) 또는 비폴리아미드 엔지니어링 폴리머(PPS, PEEK)가 필요합니다.
• 강산성 환경: 농축된 산은 PA6의 아미드 결합을 빠르게 가수분해합니다. 강산성 화학 환경에서의 적용에는 PTFE, PVDF 또는 폴리프로필렌이 필요합니다.
• 광학 선명도: PA6은 반결정질이며 기껏해야 반투명합니다. 폴리카보네이트나 PMMA와 같은 비정질 소재의 광학적 선명도를 얻을 수는 없습니다.
• 습한 환경에서의 높은 정밀도: 수분 순환이 발생하는 ±0.1mm 미만의 치수 공차가 필요한 부품의 경우 PA6의 흡습성 팽창은 일반적으로 부적격입니다. POM(아세탈) 또는 PBT가 일반적인 대안입니다.
• 장기 이식형 의료기기: PA6은 가수분해 및 잠재적인 단량체 침출로 인해 이식 가능한 응용 분야에 생체 적합하지 않습니다.
